接线中心

我们的接线中心是为简化布线过程而设计。在项目中使我们的接线中心就意味着:采暖系统中的执行器、锅炉和循环泵等设备实现单点连接,节能并方便安装。本产品的诞生,结束了采暖主系统与末端控制系统之间相互独立的时代!它在末端与主系统之间架起一座桥梁,从而使整个采暖设备组成了一个有机的整体!

Heatmiser UH1

UH1是为12V网络温控器的连接而设计的。提供开关切换中心的UH1,最理想的安装位置是紧临于地暖分集水器。

8区可控的同时,还提供了一路生活热水水箱的输出。当任何区域有需求时,提供一路230V的输出,以开关相应区域的执行器、地暖循环泵和区域阀门。为锅炉提供的一路干触点输出,几乎可与所有品牌的锅炉兼容。每个区域可以连接多达6个执行器。并提供了将第8区域切换为散热器区域的选项,在这一模式下,当第8区有采暖需求时,地暖循环泵、区域阀门和锅炉是不会联动的。

4区控制
8区控制
12V温控器
220V温控器
无线温控器

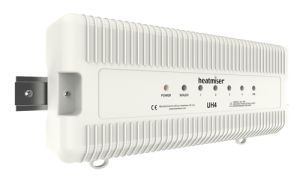

Heatmiser UH4

UH4用于连接电源供电温控器。提供多达4个区域的执行器的中央开关,以及为生活热水水箱、锅炉和循环泵提供一路输出。

当用于地暖时,提供将第4区域切换为散热器区域的选项。每个区域可连接多达6个执行器。

8区控制
8区控制
12V温控器
220V温控器
无线温控器

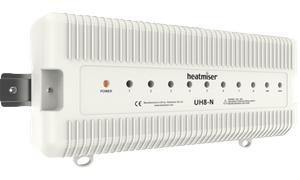

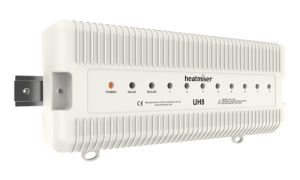

Heatmiser UH8

用于连接电源供电温控器的UH8,提供了多达8个区域的执行器的开关切换中心,以及为生活热水水箱、锅炉和循环泵提供的一路输出。

当用于地暖时,提供将第8区域切换为散热器区域的选择。每个区域可连接多达6个执行器。

4区控制
8区控制
12V温控器
220V温控器
无线温控器

Heatmiser UH8-RF

为连接无线温控器而设计的UH8-RF,提供了开关切换中心,因此最理想的安装位置是紧临地暖分集水器。控制8个区域的同时,为生活热水水箱提供了一路输出。来自任何区域的采暖区域,都提供一个230V的输出给到相应的区域执行器、地暖循环泵和区域阀门。为锅炉提供一路干触点输出,这几乎可与所有品牌的锅炉兼容。每个区域可连接多达6个执行器。我们的无线温控器提供一个软件选项,您可以配置哪个区域是地暖区域,哪个区域是散热器区域。RF-Switch可与UH8-RF配对,为锅炉提供了一路无线的联动。

4区控制
8区控制
12V温控器
220V温控器
无线温控器

主要特点

  • 散热器区域选项

    在UH1、UH4和UH8上都提供了切换为控制散热器区域的选择。当该功能启用时,散热器区域即可设置为最后一个区域,因此地暖循环泵、区域阀和锅炉不会实现联动。在UH8-RF上,此选项可用于设置在每一个区域上。

  • 导轨安装

    UH4、UH8、UH8-RF可用于导轨安装。

  • 输出指示灯

    UH4、UH8、UH8-RF均提供LED指示每个区域、锅炉、循环泵和区域阀门的运行状态,为安装人员提供了一个检测采暖系统的简便方法。

  • 便于安装

    接线中心提供了一个简便的方法安装到您的地暖系统。一般都将接线中心放置在地暖分集水器旁边,以便于与执行器、地暖循环泵和区域阀门接线。

  • 230V执行器

    所有的接线中心均可控制230V的执行器,并且每个区域可以连接多大6个执行器,整个接线中心的最大负载为5A。

  • RF连接

    UH8-RF提供了与无线温控器的无线连接。另外,RF-Switch可用于与锅炉的无线连接。

功能UH1UH4 UH8UH8-RF
与RF-Switch匹配
与RF-Switch匹配
与Slimline-RF, Touch-RF, neoAir配合使用
采暖区域数8488
生活热水区域数111
LED指示灯
导轨安装
电源230v AC230v AC230v AC230v AC
继电器最大负载3A3A3A3A
总负载5A5A5A5A
IP等级IP20IP20IP20IP20
产品尺寸
(L,H,D)
220x290x70mm384x148x60mm384x148x60mm384x148x60mm
